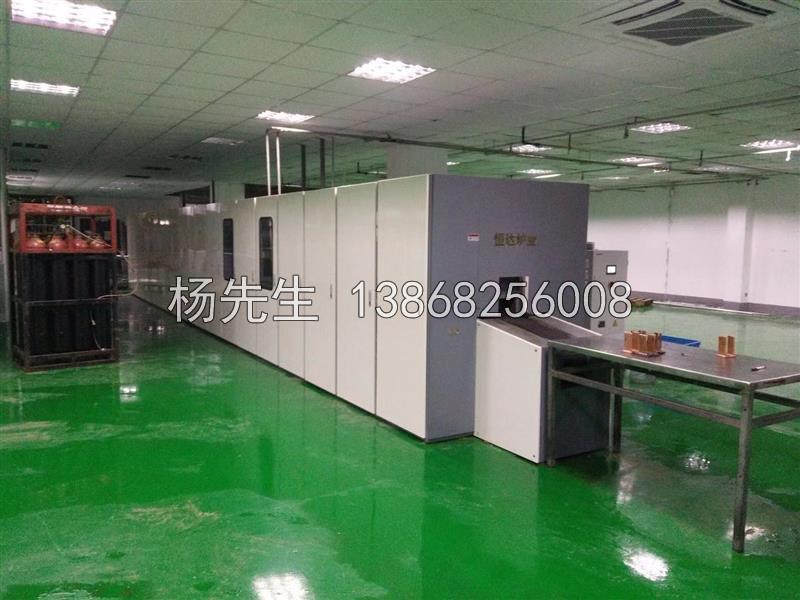

HB高温钎焊炉主要由预热段、加热炉、冷却段、传动系统、气路、水路及控制柜等组成。为了减少保护气体的消耗，将预热段、加热炉、冷却段组合成贯通式“桥架”结构，预热段与冷却段的进出料口与加热炉的倾角为≤80。
HB高温钎焊炉标准型：HB-3M-200-180
| 序号 | 参数名称 | 单位 | 备注 |
| 1 | 额定功率 | 75KW±10% | 功率可调 不包含氨分解炉27KW |
| 2 | 额定电压 | 380V | |
| 3 | 最高温度 | 1180 ℃ | |
| 4 | 常用工作温度 | 1150℃ | 连续可调、可控 |
| 5 | 加热区数 | 3区 | 程序曲线升温 |
| 6 | 网带宽度 | 200mm | Φ3×Φ3.5mm |
| 7 | 网带传输速度 | 50-300mm/min | 变频可调 |
| 8 | 加热元件 | 硅碳棒或电阻丝 | 电阻丝：0Cr27Al7Mo2 |
| 9 | 炉内气氛 | 氨分解制氢，75%H2+25%N2 | |
| 10 | 炉膛截面尺寸 | 230mm×200mm | |
| 11 | 加热炉马弗罐长 | 3700mm | |
| 12 | 马弗厚度 | 6mm | SUS310S |
| 13 | 炉温稳定度 | ±3 ℃ | 控温精度 |
| 14 | 冷却水耗量 | 4t/H | |
| 15 | 液氨消耗量 | 10m3/h |
